ตามหลักการออกแบบความเป็นสากล ความเป็นโมดูลาร์ และการวางระบบ QT6 ใช้โครงสร้างโมดูลาร์ที่ได้มาตรฐานซึ่งปรับปรุงความสามารถในการสับเปลี่ยนส่วนประกอบต่างๆ ลดความซับซ้อนในการบำรุงรักษา และให้ความยืดหยุ่นมากขึ้นสำหรับความต้องการการผลิตที่แตกต่างกัน ระบบเครื่องกล ไฟฟ้า และไฮดรอลิกแบบบูรณาการได้รับการกำหนดค่าด้วยส่วนประกอบจากซัพพลายเออร์ที่ได้รับการยอมรับในระดับสากล เพื่อรองรับประสิทธิภาพของอุปกรณ์ที่มีเสถียรภาพและการควบคุมการผลิตที่แม่นยำ

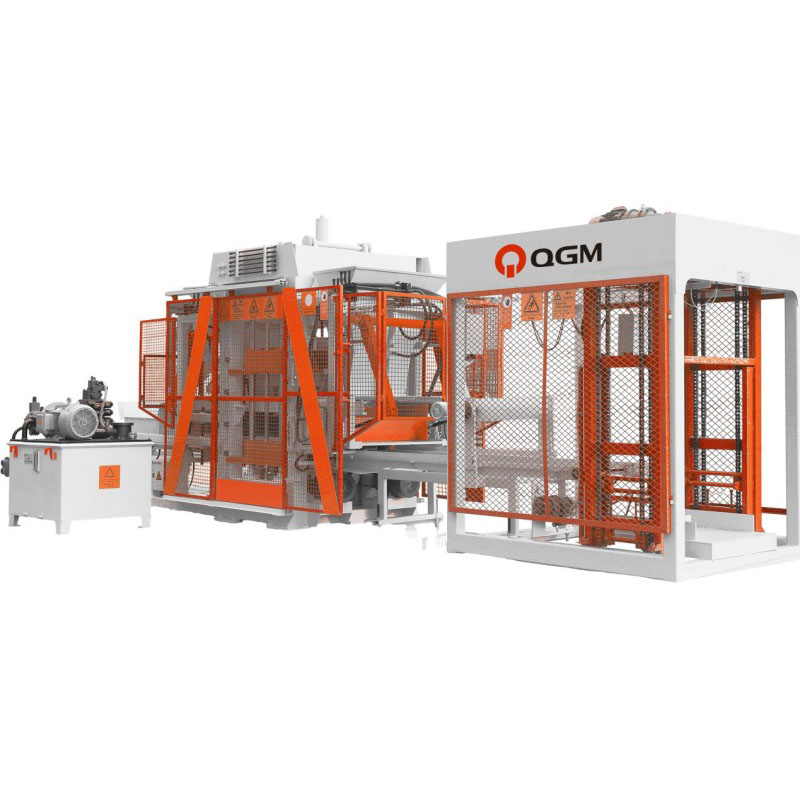

ด้วยการกำหนดค่าแม่พิมพ์ที่ยืดหยุ่นและเทคโนโลยีการขึ้นรูปคอนกรีตที่มีประสิทธิภาพ เครื่องทำบล็อกอัตโนมัติ QT6 จึงเหมาะสำหรับการผลิตผลิตภัณฑ์คอนกรีตหลายประเภท รวมถึงบล็อกกลวง บล็อกคอนกรีตมาตรฐาน และบล็อกปูพื้นคอนกรีตคุณภาพสูง โครงสร้างที่หลากหลายทำให้ QT6 เป็นโซลูชันที่ใช้งานได้จริงสำหรับผู้ผลิตที่กำลังมองหาเครื่องจักรที่มีประสิทธิภาพและปรับเปลี่ยนได้สำหรับการผลิตบล็อกคอนกรีตแบบอัตโนมัติ
| ข้อมูลจำเพาะของพาเลท | 850x680มม |
| พื้นที่การปั้น | 800x630มม |
| ความสูงของสินค้า | 50-200มม |
| จำนวนบล็อกที่ขึ้นรูป | อิฐกลวง: 6 ชิ้น/แม่พิมพ์ (390×190×190 มม.) |
| อิฐมาตรฐาน: 30 ก้อน/แม่พิมพ์ (240×115×53 มม.) | |
| อิฐปูพื้น 21 ก้อน/แม่พิมพ์ (200×100×60 มม.) |

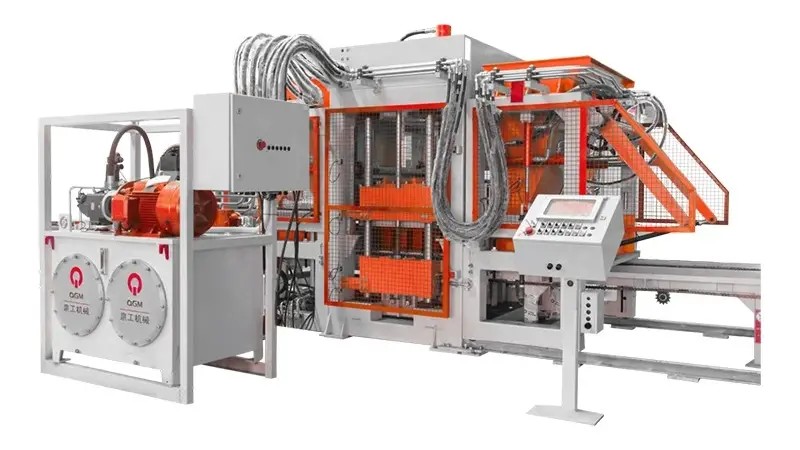

เครื่องทำบล็อกอัตโนมัติเต็มรูปแบบ QT6 มีโครงเครื่องจักรสำหรับงานหนักที่ผลิตผ่านการตัดเฉือนที่มีความแม่นยำและการเชื่อมแบบรวมที่ใช้ฟิกซ์เจอร์ช่วย โบลต์เกรด 10.9 หรือสูงกว่าที่มีความแข็งแรงสูงใช้สำหรับการเชื่อมต่อโครงสร้างที่สำคัญ ให้ความต้านทานที่เชื่อถือได้ต่อการรับน้ำหนักมากและการสั่นสะเทือนอย่างต่อเนื่องในระหว่างการผลิตบล็อกคอนกรีต
จุดยึดที่สำคัญมีการติดตั้งแหวนป้องกันการคลายตัวของ Nord-Lock เพื่อรักษาความเสถียรในการเชื่อมต่อภายใต้การสั่นสะเทือนเป็นเวลานาน โครงเครื่องจักรที่สมบูรณ์ผ่านการบำบัดบรรเทาความเค้นจากการสั่นสะเทือน เพื่อลดความเค้นภายในที่ตกค้าง และปรับปรุงเสถียรภาพของโครงสร้างและความสม่ำเสมอของมิติตลอดอายุการใช้งานของอุปกรณ์
การออกแบบโครงสร้างแบบโมดูลาร์ยังให้ความยืดหยุ่นสำหรับการอัพเกรดในอนาคต ขึ้นอยู่กับความต้องการในการผลิต ฟังก์ชั่นเสริม เช่น การเปิดและปิดแม่พิมพ์ด้านข้าง การดีดแกนหรือเพลท และการใส่แผ่นโพลีสไตรีนเข้าไปในเครื่องจักรหลัก ขึ้นอยู่กับข้อกำหนดในการผลิต

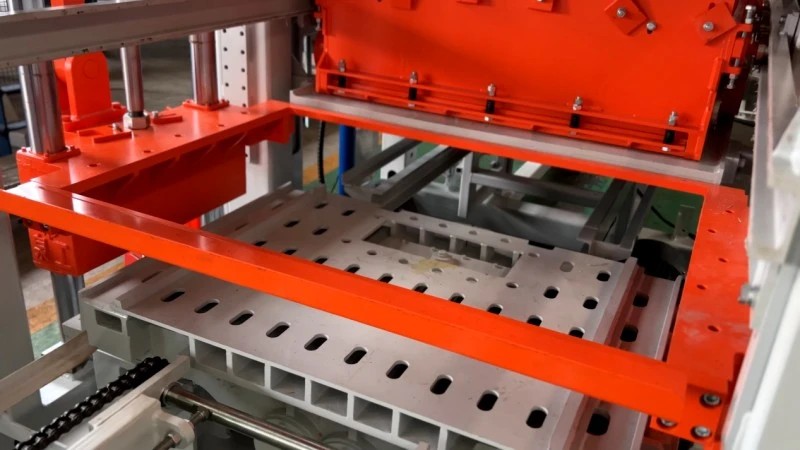

QT6 มาพร้อมกับโต๊ะสั่นเหล็กหล่อในตัว ซึ่งได้รับการออกแบบมาเพื่อให้การส่งผ่านการสั่นสะเทือนที่มั่นคงและสม่ำเสมอทั่วบริเวณการขึ้นรูป
โครงสร้างโต๊ะสั่นที่ได้รับการปรับปรุงอย่างเหมาะสมจะช่วยกระจายแรงกระตุ้นอย่างสม่ำเสมอในระหว่างกระบวนการขึ้นรูป ส่งเสริมการบดอัดวัสดุที่สม่ำเสมอและความหนาแน่นของบล็อกที่สม่ำเสมอ สิ่งนี้มีส่วนทำให้กำลังรับแรงอัดคงที่ ความแม่นยำของขนาด และคุณภาพพื้นผิวของบล็อกคอนกรีตสำเร็จรูป
QT6 มีระบบการสั่นสะเทือนความถี่แปรผันที่ช่วยให้สามารถปรับความถี่การสั่นสะเทือนและความเร็วมอเตอร์ตามผลิตภัณฑ์คอนกรีตและคุณลักษณะการผสมต่างๆ
ด้วยการควบคุมแรงกระตุ้นอย่างแม่นยำในระหว่างรอบการขึ้นรูป ระบบจะช่วยเพิ่มประสิทธิภาพการบดอัดวัสดุสำหรับบล็อกประเภทต่างๆ และข้อกำหนดในการผลิต สิ่งนี้ช่วยปรับปรุงความสม่ำเสมอในการขึ้นรูปพร้อมทั้งลดการใช้พลังงานที่ไม่จำเป็นเมื่อเทียบกับการทำงานสั่นสะเทือนด้วยความเร็วคงที่
พารามิเตอร์การสั่นสะเทือนที่ปรับได้ทำให้เครื่องบล็อกคอนกรีตเหมาะสำหรับการผลิตผลิตภัณฑ์ต่างๆ ที่มีองค์ประกอบของวัสดุ รูปร่าง และความต้องการความหนาแน่นที่แตกต่างกัน

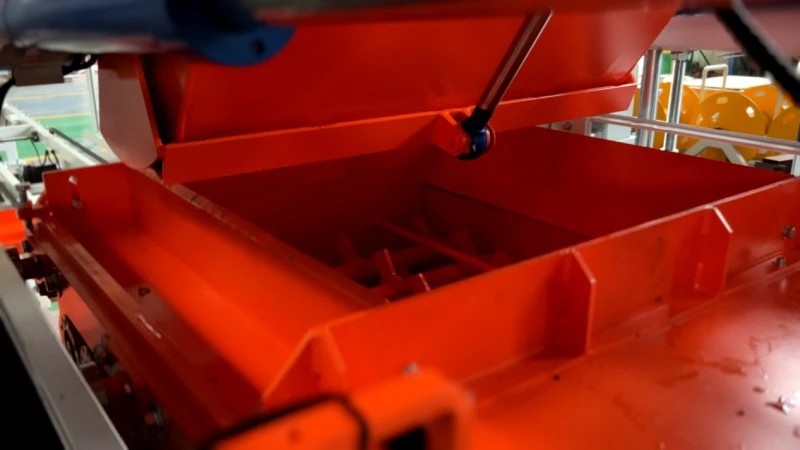

ระบบป้อน QT6 ได้รับการออกแบบมาเพื่อให้มีการกระจายวัสดุที่สม่ำเสมอในระหว่างกระบวนการขึ้นรูปคอนกรีตบล็อก เพลาผสมถูกขับเคลื่อนด้วยมอเตอร์ผสมที่ได้รับการยอมรับในระดับสากล ในขณะที่โครงป้อน แผ่นฐาน และใบมีดผสมผลิตจากเหล็กทนทานต่อการสึกหรอ HARDOX ที่มีความแข็งแรงสูง เพื่อความทนทานต่อการสึกหรอและความทนทานในการใช้งานที่ดีขึ้น
โครงสร้างการปิดผนึกที่ได้รับการปรับปรุงจะช่วยลดการรั่วไหลของวัสดุระหว่างการทำงาน กระบวนการผสมแบบผสมผสานของการบังคับผสมและการสั่นแบบลูกสูบช่วยเพิ่มการกระจายตัวของวัสดุที่สม่ำเสมอและช่วยเพิ่มความสม่ำเสมอของส่วนผสมคอนกรีตที่ส่งไปยังแม่พิมพ์
การป้อนที่เสถียรและการกระจายวัสดุที่สม่ำเสมอถือเป็นสิ่งสำคัญสำหรับการบรรลุความหนาแน่นของบล็อกที่สม่ำเสมอ ความแม่นยำของขนาด และคุณภาพของผลิตภัณฑ์ที่เชื่อถือได้

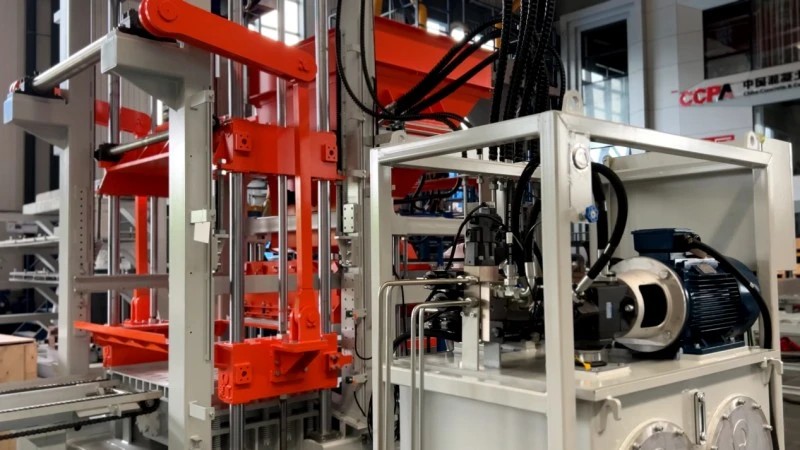

ระบบไฮดรอลิก QT6 ใช้ปั๊มและวาล์วไฮดรอลิกจากผู้ผลิตที่ได้รับการยอมรับในระดับสากล เพื่อให้การส่งกำลังที่เชื่อถือได้และการควบคุมการขึ้นรูปที่แม่นยำ
ส่วนประกอบไฮดรอลิกมีรูปแบบสามมิติและขั้นบันไดขนาดกะทัดรัด ช่วยเพิ่มประสิทธิภาพการใช้พื้นที่เครื่องจักรภายใน ขณะเดียวกันก็ให้การเข้าถึงที่สะดวกสำหรับการตรวจสอบและการบำรุงรักษา
พารามิเตอร์ไฮดรอลิกที่สำคัญ รวมถึงความเร็วในการทำงาน ความดันของระบบ และระยะชักของกระบอกสูบ สามารถปรับเปลี่ยนได้ตามประเภทผลิตภัณฑ์และข้อกำหนดในการขึ้นรูปที่แตกต่างกัน การควบคุมไฮดรอลิกที่ยืดหยุ่นนี้ช่วยรักษาประสิทธิภาพการขึ้นรูปที่มั่นคงในขณะเดียวกันก็สนับสนุนการทำงานที่มีประสิทธิภาพและลดการใช้พลังงาน

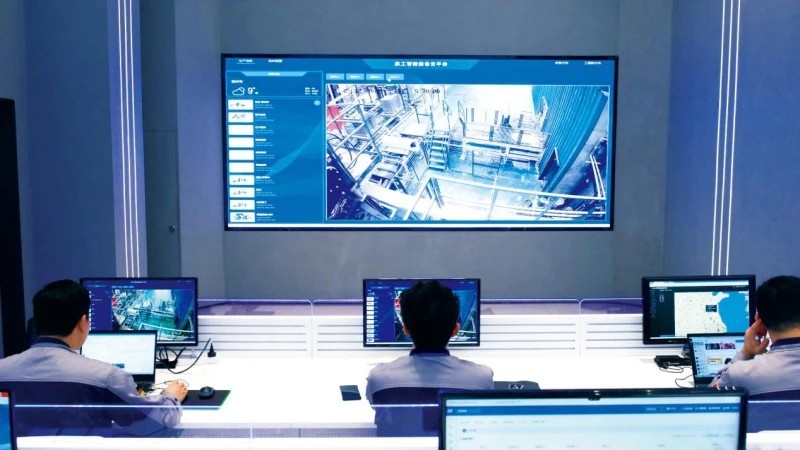

แพลตฟอร์มบริการคลาวด์ของอุปกรณ์อัจฉริยะ QGM มอบโซลูชันดิจิทัลสำหรับการตรวจสอบ วินิจฉัย และจัดการเครื่องจักรสร้างบล็อกอัตโนมัติตลอดวงจรการทำงาน ด้วยการบูรณาการการประมวลผลแบบคลาวด์ การสื่อสารข้อมูลอุตสาหกรรม การสร้างแบบจำลองอุปกรณ์ ปัญญาประดิษฐ์ และการวิเคราะห์ข้อมูลขนาดใหญ่ แพลตฟอร์มจะรวบรวมและวิเคราะห์ข้อมูลการทำงานของเครื่องจักรอย่างต่อเนื่อง เพื่อให้มองเห็นประสิทธิภาพของอุปกรณ์และสถานะการผลิตได้ดียิ่งขึ้น
ด้วยการเชื่อมต่อระยะไกล ผู้ปฏิบัติงานและทีมบำรุงรักษาสามารถตรวจสอบสภาพการทำงานของอุปกรณ์ อัปเกรดระบบจากระยะไกล และเข้าถึงข้อมูลสถานะของเครื่องจักรได้โดยไม่ต้องอยู่ที่อุปกรณ์ แพลตฟอร์มดังกล่าวยังรองรับการทำนายข้อผิดพลาดอัจฉริยะ การวินิจฉัยระยะไกล การประเมินสภาพอุปกรณ์ และรายงานการทำงานของอุปกรณ์อัตโนมัติ ซึ่งช่วยให้ผู้ใช้ระบุข้อกำหนดการบำรุงรักษาที่อาจเกิดขึ้นได้ตั้งแต่ระยะเริ่มต้น
ด้วยการรวมการตรวจสอบอุปกรณ์แบบเรียลไทม์ การวินิจฉัยระยะไกล การบำรุงรักษาเชิงคาดการณ์ และการจัดการอุปกรณ์ดิจิทัล แพลตฟอร์มคลาวด์ QGM ช่วยให้ผู้ผลิตผลิตภัณฑ์คอนกรีตปรับปรุงประสิทธิภาพการบำรุงรักษา ลดการหยุดทำงานที่ไม่คาดคิด และเพิ่มประสิทธิภาพความพร้อมใช้งานในระยะยาวของอุปกรณ์การผลิตบล็อกคอนกรีตของตน
