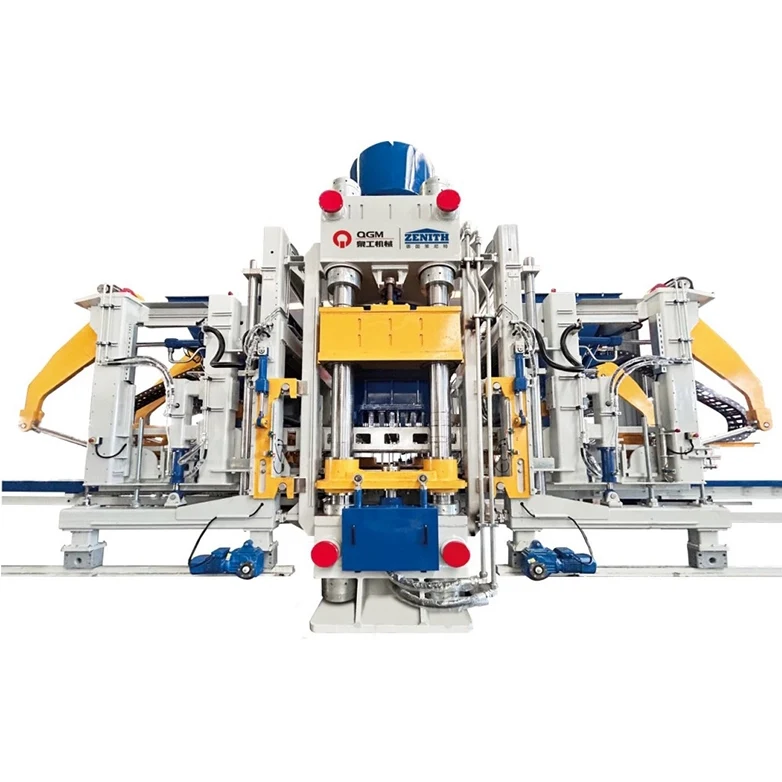

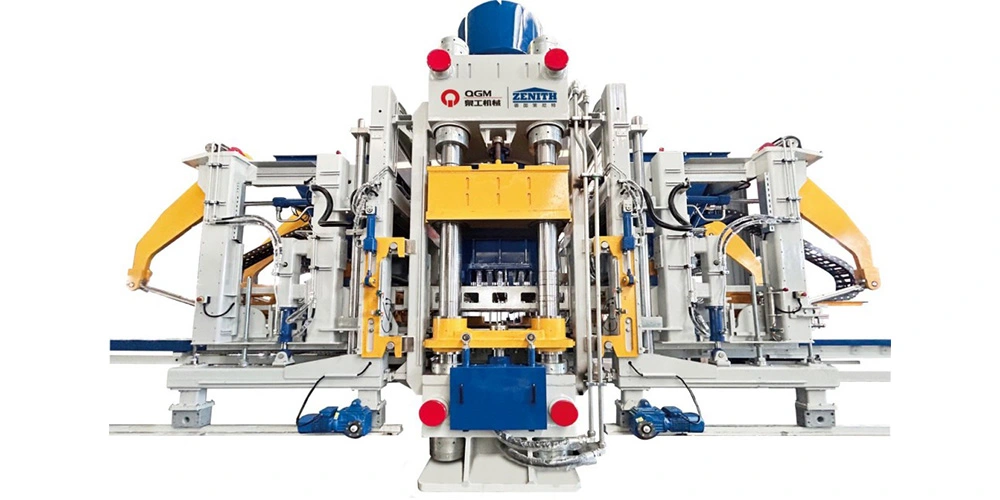

เครื่องทำบล็อกคอนกรีตไฮดรอลิกอัตโนมัติสำหรับผลิตภัณฑ์คอนกรีต

ซีรีส์ VP สร้างขึ้นโดยใช้สถาปัตยกรรมเครื่องกล ไฮดรอลิก และไฟฟ้าแบบผสมผสาน โดยผสมผสานโครงเครื่องจักรที่มีความแข็งแรงสูง การอัดไฮดรอลิกที่มีน้ำหนักมาก การสั่นของเซอร์โว และระบบอัตโนมัติอัจฉริยะ ส่วนประกอบที่ได้รับการยอมรับในระดับสากลถูกนำมาใช้ในระบบหลักเพื่อรองรับการทำงานที่มั่นคงและประสิทธิภาพการขึ้นรูปที่สม่ำเสมอ

ด้วยการกำหนดค่าแรงกดสามแบบ ได้แก่ 600, 900 และ 1,500 ตัน ซีรีส์ ZN-VP มอบโซลูชันที่ปรับขนาดได้สำหรับผู้ผลิตผลิตภัณฑ์คอนกรีตที่มีข้อกำหนดการผลิตและข้อมูลจำเพาะของผลิตภัณฑ์ที่แตกต่างกัน
เครื่องจักรนี้เหมาะอย่างยิ่งสำหรับการใช้งานที่การขึ้นรูปด้วยแรงกด ความสามารถในการปรับตัวของวัสดุ และความยืดหยุ่นของผลิตภัณฑ์มีความสำคัญ ขึ้นอยู่กับรุ่นที่เลือก การกำหนดค่าแม่พิมพ์และการตั้งค่าการผลิต เครื่องจักรสามารถผลิต:
●บล็อกคอนกรีตมาตรฐาน
●บล็อกกลวง
●บล็อกปูพื้น
●ขอบถนน
●ผลิตภัณฑ์คอนกรีตลักษณะคล้ายหิน
●ผลิตภัณฑ์จัดสวน
●บล็อกป้องกันความลาดชันแบบอนุรักษ์น้ำ
●ผลิตภัณฑ์คอนกรีตผนังและตกแต่ง

ซีรีส์ ZN-VP ยังสนับสนุนการใช้วัตถุดิบที่มีเม็ดละเอียดและขยะมูลฝอยต่างๆ รวมถึงของเสียจากการก่อสร้าง ขยะมูลฝอยจากโลหะ หางแร่ ผงหิน ตะกอน และโคลนล้างทราย ขึ้นอยู่กับการเตรียมวัสดุและการออกแบบส่วนผสมที่เหมาะสม

ทำให้ซีรีส์ ZN-VP เป็นตัวเลือกที่เหมาะสมสำหรับโครงการผลิตคอนกรีตบล็อกที่เน้นการรีไซเคิลขยะมูลฝอยและผลิตภัณฑ์คอนกรีตมูลค่าเพิ่ม

ข้อมูลจำเพาะของเครื่องบล็อก

จุดเด่นทางเทคนิค

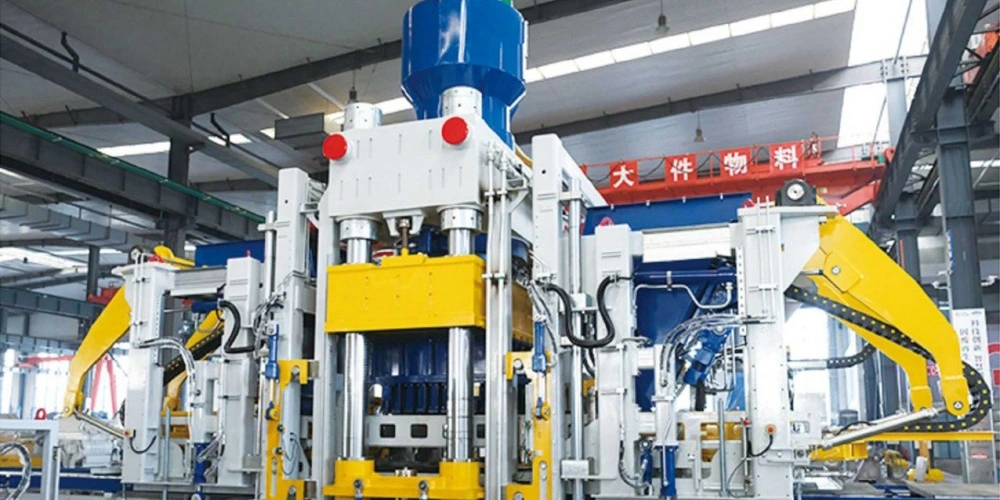

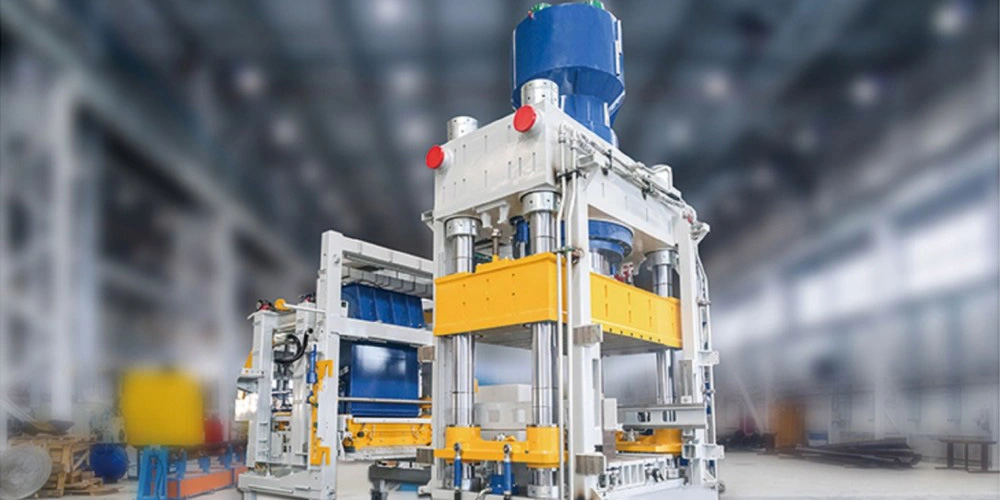

1. โครงเครื่องมีความแข็งแรงสูงเพื่อการขึ้นรูปที่มั่นคง

โครงเครื่องจักรหลักผลิตจากส่วนเหล็กรูปทรงพิเศษและรวมเทคโนโลยีการออกแบบโครงสร้างที่ได้รับการจดสิทธิบัตรไว้
โครงที่เชื่อมผ่านการบำบัดบรรเทาความเครียดจากการสั่นสะเทือนเพื่อปรับปรุงเสถียรภาพของโครงสร้าง คอลัมน์ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ให้การสนับสนุนและคำแนะนำในระหว่างการปิดแม่พิมพ์ ช่วยรักษาตำแหน่งแม่พิมพ์ที่แม่นยำตลอดกระบวนการขึ้นรูป
ระบบการถอดแม่พิมพ์ใช้การซิงโครไนซ์ทางกลเพื่อประสานการปล่อยแม่พิมพ์และสนับสนุนการขึ้นรูปผลิตภัณฑ์ที่สอดคล้องกัน
สำหรับการผลิตบล็อกคอนกรีตแรงดันสูง โครงสร้างเครื่องจักรที่แข็งแกร่งถือเป็นสิ่งสำคัญในการรักษาการเคลื่อนที่ของแม่พิมพ์ให้คงที่และสภาวะการขึ้นรูปที่ทำซ้ำได้

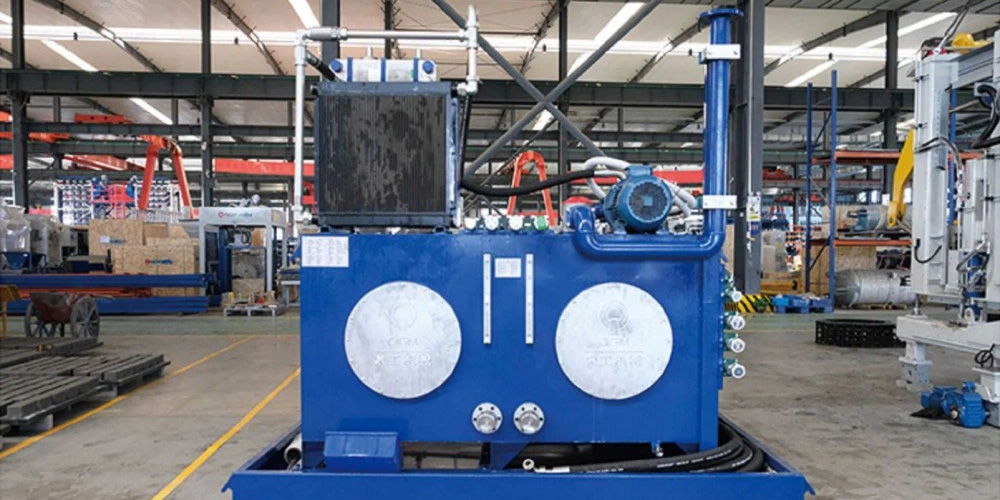

2. ระบบกดไฮดรอลิกขนาดใหญ่

ระบบการขึ้นรูปไฮดรอลิกเป็นหนึ่งในคุณสมบัติที่โดดเด่นของซีรีส์ ZN-VP
ทั้งสามรุ่นให้แรงกดหลักสูงสุดที่ 600, 900 และ 1,500 ตัน ตามลำดับ กระบอกสูบหลักที่มีเส้นผ่านศูนย์กลางขนาดใหญ่สร้างแรงขึ้นรูปที่จำเป็นสำหรับการผลิตผลิตภัณฑ์คอนกรีตแรงดันสูง
ใช้ปั๊มและวาล์วไฮดรอลิกแบรนด์ต่างประเทศภายในระบบไฮดรอลิก ความเร็วในการกด ความดัน และระยะชักสามารถปรับได้ตามความต้องการของผลิตภัณฑ์และกระบวนการ
ซึ่งช่วยให้สามารถกำหนดค่ากระบวนการขึ้นรูปสำหรับประเภทผลิตภัณฑ์และคุณลักษณะวัสดุที่แตกต่างกันได้
รูปแบบไฮดรอลิกแรงดันสูงมีความเกี่ยวข้องเป็นพิเศษกับผู้ผลิตที่ผลิตผลิตภัณฑ์คอนกรีตหนาแน่น หรือการทำงานกับส่วนผสมที่ประกอบด้วยผงละเอียดและวัสดุที่ได้มาจากขยะมูลฝอย

3. เทคโนโลยีการสั่นสะเทือนของเซอร์โวเยอรมัน

ซีรีส์ ZN-VP รวมเอาเทคโนโลยีการสั่นสะเทือนเซอร์โวขั้นสูงของเยอรมัน
เซอร์โวมอเตอร์ให้การตอบสนองที่รวดเร็วและการควบคุมพารามิเตอร์การสั่นสะเทือนที่แม่นยำ ช่วยให้สามารถปรับแรงกระตุ้นและประสิทธิภาพการสั่นสะเทือนได้ตามความต้องการในการผลิต
เมื่อเปรียบเทียบกับการควบคุมการสั่นสะเทือนแบบตายตัว เทคโนโลยีเซอร์โวให้ความยืดหยุ่นที่มากกว่าเมื่อสลับระหว่างผลิตภัณฑ์ประเภทต่างๆ และสูตรวัสดุ
กระบวนการสั่นสะเทือนแบบควบคุมรองรับการบดอัดคอนกรีตและช่วยรักษาสภาพการขึ้นรูปผลิตภัณฑ์ให้สม่ำเสมอ
เทคโนโลยีการขึ้นรูปบล็อกคอนกรีตแบบสั่นสะเทือนแบบเซอร์โวมีประโยชน์อย่างยิ่งเมื่อสายการผลิตจำเป็นต้องรองรับข้อกำหนดของผลิตภัณฑ์หลายรายการ แทนที่จะใช้ผลิตภัณฑ์มาตรฐานตัวเดียวอย่างต่อเนื่อง

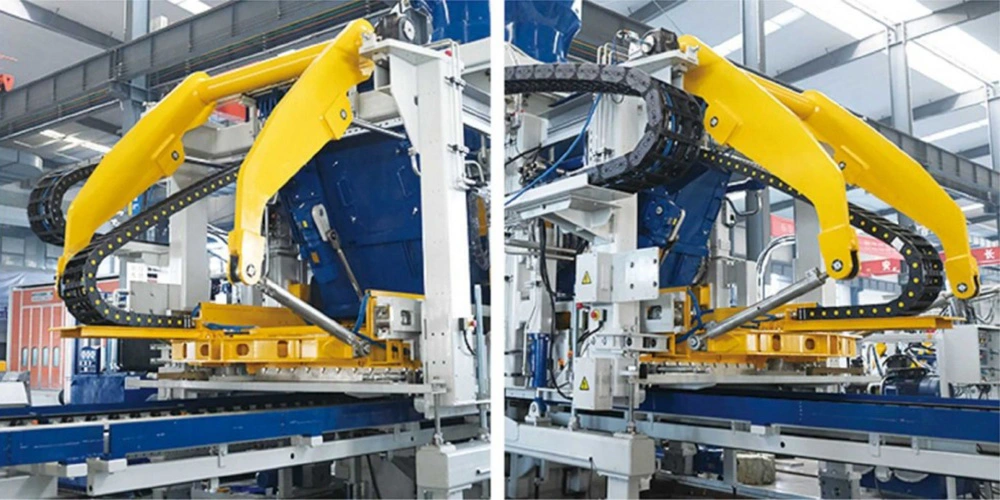

4. ระบบป้อนอาหารแบบสวิงอาร์มออกแบบมาเพื่อการบำรุงรักษาที่ง่ายขึ้น

ระบบป้อนวัสดุใช้โครงสร้างสวิงอาร์มที่แข็งแกร่งเพื่อการกระจายวัสดุที่สม่ำเสมอ
ล้อนำทางที่มีเส้นผ่านศูนย์กลางขนาดใหญ่รองรับการเคลื่อนที่ที่ราบรื่นของแคร่ป้อนอาหาร ในขณะที่แผ่นสึกหรอที่ถอดเปลี่ยนได้จะถูกติดตั้งบนพื้นผิวสัมผัสที่สำคัญ เพื่อลดความยุ่งยากในการบำรุงรักษา
แท่นป้อนยังใช้ส่วนประกอบที่สึกหรอแบบเปลี่ยนได้ การล็อคแบบไฮดรอลิกช่วยให้สามารถเปิดและยึดส่วนป้อนอาหารได้ในระหว่างการตรวจสอบ ทำความสะอาด และบำรุงรักษา

การออกแบบนี้ช่วยให้เข้าถึงชิ้นส่วนที่สึกหรอได้ง่ายขึ้น และช่วยลดความซับซ้อนของงานบริการตามปกติ

5. การกดแบบคงที่และการขึ้นรูปการสั่นสะเทือนแบบรวม

ซีรีส์ ZN-VP รวมกลไกการขึ้นรูปสองแบบเข้าด้วยกัน: การกดแบบสถิตแรงดันสูง + การสั่นแบบเซอร์โว
ระบบไฮดรอลิกให้แรงขึ้นรูปหลัก ในขณะที่ระบบสั่นสะเทือนช่วยในการบดอัดวัสดุระหว่างการขึ้นรูป
ตามการกำหนดค่าทางเทคนิคดั้งเดิม ระบบให้แรงกดหลักได้มากถึง 900 หรือ 1,500 ตัน และแรงสั่นสะเทือน 120 kN ในรุ่นที่เกี่ยวข้อง
เทคโนโลยีที่รวมกันนี้มีจุดมุ่งหมายเพื่อตอบสนองความต้องการในการขึ้นรูปของผลิตภัณฑ์คอนกรีตกระบวนการแห้งโดยใช้ทั้งวัสดุขยะมูลฝอยหยาบและวัสดุผงละเอียดพิเศษ

สามารถนำไปใช้กับการผลิต:
●เครื่องปูผิวทางคอนกรีตที่มีลักษณะเหมือนหิน
●ผลิตภัณฑ์ปูผิวทางซึมเข้าไปได้
●ขอบถนน
●บล็อกคอนกรีตธรรมดา
●ผลิตภัณฑ์คอนกรีตจัดสวน
●ผลิตภัณฑ์คอนกรีตสั่งทำพิเศษอื่นๆ

สำหรับโครงการที่ต้องการทั้งความหลากหลายของผลิตภัณฑ์และความยืดหยุ่นของวัสดุ การกำหนดค่าการกดและการสั่นสะเทือนแบบรวมจะเป็นทางเลือกแทนระบบการขึ้นรูปด้วยแรงดันคงที่หรือการสั่นสะเทือนเท่านั้นแบบทั่วไป

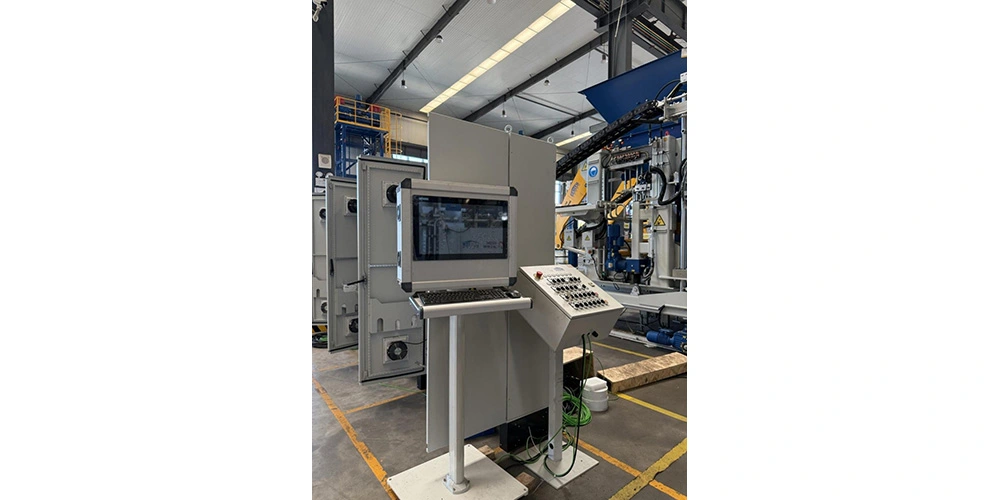

6. การควบคุมอัตโนมัติเพื่อการจัดการการผลิตที่สม่ำเสมอยิ่งขึ้น

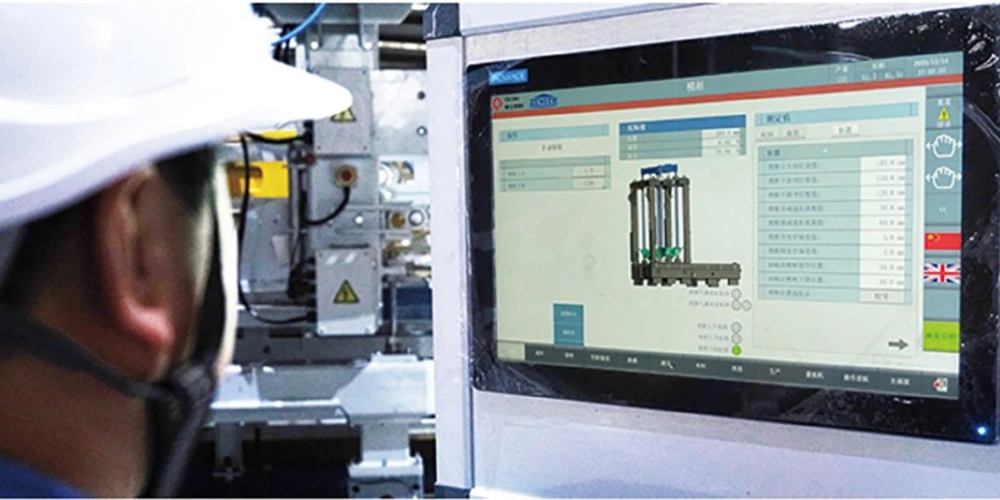

ซีรีส์ ZN-VP ผสานรวมเทคโนโลยีระบบอัตโนมัติของเยอรมันเข้ากับอินเทอร์เฟซแบบมองเห็นระหว่างมนุษย์และเครื่องจักร
ระบบควบคุมจะประสานกระบวนการขึ้นรูปของเครื่องจักรในขณะที่ให้อินเทอร์เฟซที่ชัดเจนสำหรับการจัดการการผลิตแก่ผู้ปฏิบัติงาน

ฟังก์ชั่นหลัก ได้แก่ :
●การจัดการสูตรการผลิต
●การจัดการพารามิเตอร์การทำงาน
●การตรวจสอบสถานะอุปกรณ์
●การรวบรวมข้อมูลการผลิต
●การควบคุมการทำงานของเครื่องจักร
●ข้อมูลอุปกรณ์ที่มองเห็นได้

สถาปัตยกรรมการควบคุมแบบรวมช่วยให้ผู้ปฏิบัติงานจัดการพารามิเตอร์การผลิตได้สม่ำเสมอมากขึ้นด้วยการลดการแทรกแซงด้วยตนเองที่ไม่จำเป็น
สำหรับสายการผลิตบล็อกคอนกรีตแบบอัตโนมัติ การควบคุมแบบรวมศูนย์ยังให้การเชื่อมต่อที่ชัดเจนยิ่งขึ้นระหว่างเครื่องบล็อกและอุปกรณ์ต้นน้ำหรือปลายน้ำ

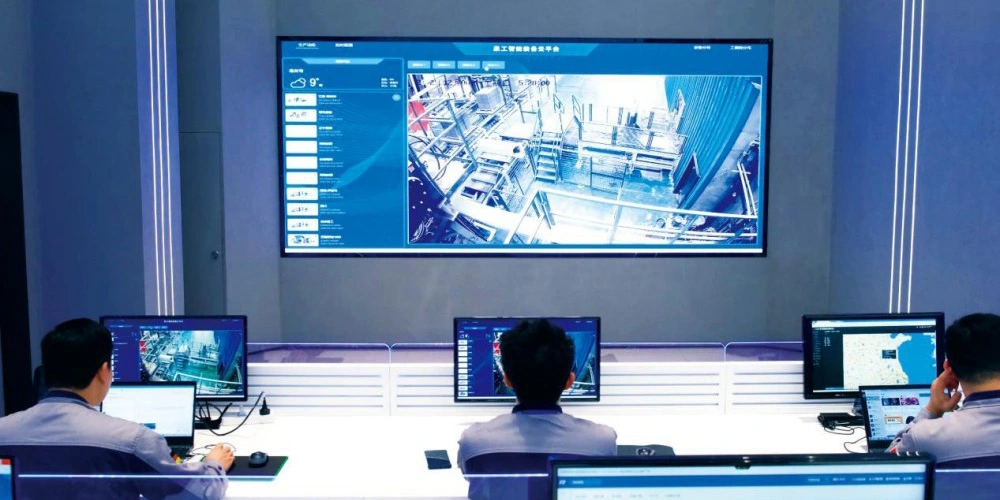

7. แพลตฟอร์มบริการคลาวด์อุปกรณ์อัจฉริยะ

แพลตฟอร์มบริการคลาวด์ของอุปกรณ์อัจฉริยะ QGM ขยายการจัดการเครื่องจักรไปไกลกว่าตู้ควบคุมภายในเครื่อง
แพลตฟอร์มดังกล่าวผสานรวมการประมวลผลแบบคลาวด์ การสื่อสารข้อมูล การสร้างแบบจำลองอุปกรณ์ ปัญญาประดิษฐ์ โครงข่ายประสาทเทียมแบบคลุมเครือ และเทคโนโลยีข้อมูลขนาดใหญ่ เพื่อรวบรวมและวิเคราะห์ข้อมูลการทำงานของอุปกรณ์และรูปแบบการใช้งาน

ขึ้นอยู่กับการกำหนดค่าและการอนุญาตของระบบ แพลตฟอร์มรองรับ:
●การตรวจสอบอุปกรณ์ออนไลน์
●การควบคุมอุปกรณ์จากระยะไกล
●การสนับสนุนทางเทคนิคระยะไกล
●การตรวจจับข้อบกพร่องแบบคาดการณ์ได้
●การวินิจฉัยข้อผิดพลาด
●การประเมินสุขภาพอุปกรณ์
●รายงานการทำงานอัตโนมัติ
●การวิเคราะห์ข้อมูลอุปกรณ์

สิ่งนี้จะสร้างการเชื่อมต่อแบบดิจิทัลระหว่างเครื่องทำบล็อกและฟังก์ชันบริการบนคลาวด์
สำหรับผู้ผลิตบล็อกในต่างประเทศ การตรวจสอบอุปกรณ์บนคลาวด์สามารถให้การสนับสนุนเพิ่มเติมอีกชั้นหนึ่งเมื่ออุปกรณ์การผลิตอยู่ห่างจากศูนย์บริการทางเทคนิคของผู้ผลิต
อุปกรณ์อัจฉริยะและแนวทางบริการคลาวด์ของ QGM สอดคล้องกับการพัฒนาอุปกรณ์สร้างบล็อกที่เชื่อมต่อทางดิจิทัลและระบบการผลิตอัจฉริยะในวงกว้างมากขึ้น

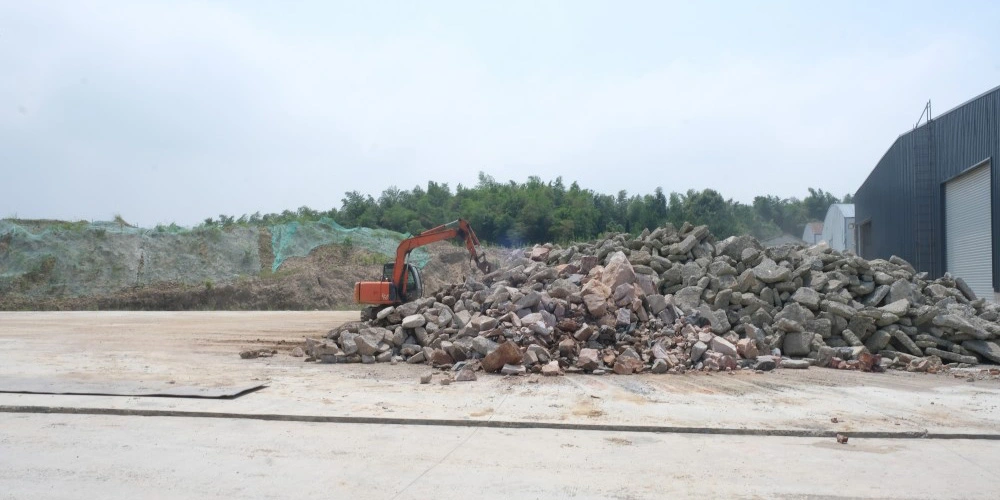

8. การรีไซเคิลขยะเพื่อการผลิตผลิตภัณฑ์คอนกรีต

ลักษณะการใช้งานที่สำคัญอย่างหนึ่งของซีรีส์ ZN-VP คือความสามารถในการปรับตัวให้เข้ากับวัตถุดิบที่แตกต่างกัน
ขึ้นอยู่กับคุณสมบัติของวัสดุ การออกแบบเบื้องต้นและการผสม เครื่องจักรสามารถใช้กับวัสดุต่างๆ เช่น:

วัสดุขยะมูลฝอย
●ขยะจากการก่อสร้าง ●ขยะมูลฝอยจากโลหะ
●กากแร่จากเหมือง
●ผงหิน
●ตะกอน
●โคลนล้างทราย

อัตราส่วนและสูตรของวัสดุที่แท้จริงควรพิจารณาจากคุณสมบัติทางกายภาพและเคมีของวัสดุที่หาได้ในท้องถิ่น

ผลิตภัณฑ์คอนกรีต
สามารถกำหนดค่าเครื่องจักรสำหรับการผลิตของ:
●บล็อกคอนกรีตมาตรฐาน
●บล็อกกลวง
●บล็อกปูพื้น
●เครื่องปูผิวทางแบบซึมเข้าไปได้
●ขอบถนน
●ผลิตภัณฑ์คอนกรีตลักษณะคล้ายหิน
●ผลิตภัณฑ์จัดสวน
●บล็อกป้องกันความลาดชัน
●ผลิตภัณฑ์คอนกรีตตกแต่งผนัง

สิ่งนี้ทำให้ซีรีส์ ZN-VP มีความเกี่ยวข้องกับโครงการรีไซเคิลขยะมูลฝอย โดยมีวัตถุประสงค์เพื่อเปลี่ยนวัสดุเหลือทิ้งที่ผ่านการแปรรูปอย่างเหมาะสมให้เป็นผลิตภัณฑ์คอนกรีตที่วางตลาดได้

9. ออกแบบมาเพื่อการผลิตผลิตภัณฑ์คอนกรีตแบบยืดหยุ่น

ZN600VP, ZN900VP และ ZN1500VP มีการกำหนดค่าอุปกรณ์ที่แตกต่างกันสามแบบภายใต้แนวคิดการขึ้นรูปไฮดรอลิกเดียวกัน
การเลือกรุ่นที่เหมาะสมขึ้นอยู่กับปัจจัยต่างๆ เช่น:
●แรงกดที่ต้องการ
●ขนาดพาเลท
●ขนาดสินค้า
●กลุ่มผลิตภัณฑ์
●ลักษณะของวัตถุดิบ
●การกำหนดค่าแม่พิมพ์
●ขนาดการผลิตที่ต้องการ
●พื้นที่โรงงานที่มีอยู่
● การกำหนดค่าบรรทัดที่สมบูรณ์

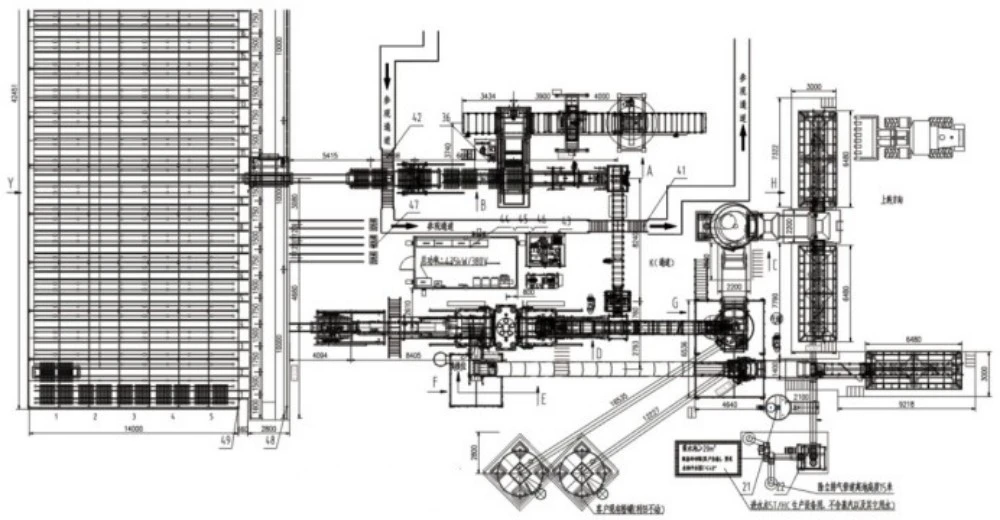

เค้าโครงสายการผลิต

บล็อกตัวอย่างและการใช้งาน

วิดีโอ
