เครื่องทำบล็อก T9 ได้รับการออกแบบเพื่อรองรับการใช้วัสดุรีไซเคิลที่เหมาะสมและผลพลอยได้ทางอุตสาหกรรมจากแร่ โดยขึ้นอยู่กับลักษณะของวัตถุดิบ การออกแบบส่วนผสม และมาตรฐานการผลิตที่เกี่ยวข้อง วัตถุดิบที่เป็นไปได้อาจรวมถึงขี้เถ้าลอย กองถ่านหิน ตะกรันเหล็ก แร่และหางแร่ทางอุตสาหกรรม และของเสียจากการก่อสร้างและการรื้อถอนที่ผ่านกระบวนการ ทั้งนี้ขึ้นอยู่กับสภาพวัสดุในท้องถิ่น

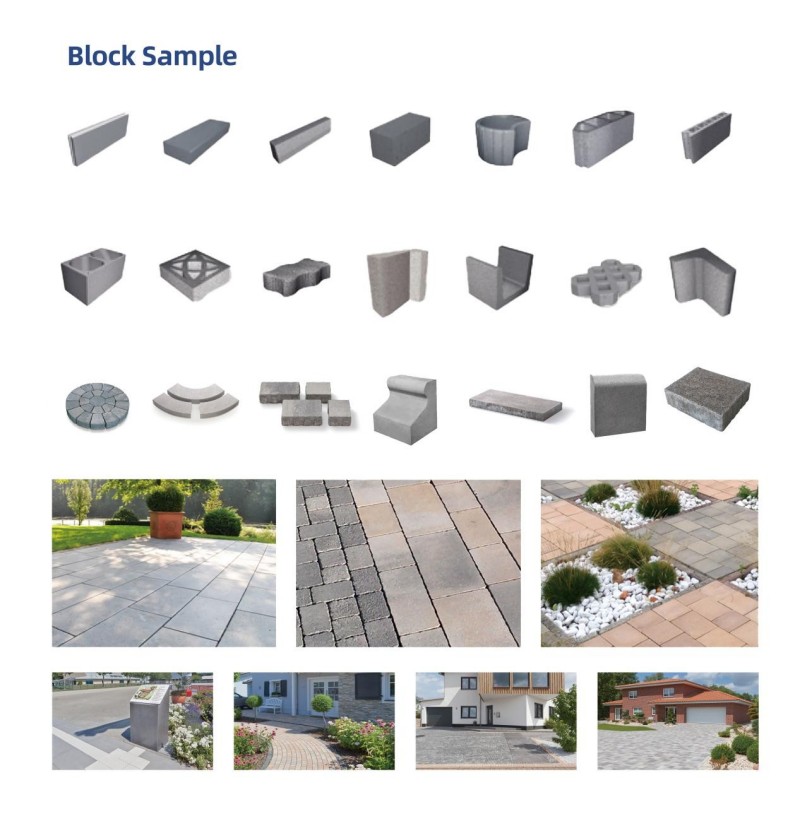

ด้วยการกำหนดค่าแม่พิมพ์ที่ยืดหยุ่น QGM T9 สามารถผลิตผลิตภัณฑ์คอนกรีตได้หลากหลาย รวมถึงบล็อกคอนกรีต บล็อกปูพื้น บล็อกป้องกันทางลาด รถปูหญ้า และผลิตภัณฑ์คอนกรีตสำเร็จรูปอื่นๆ ผลิตภัณฑ์เหล่านี้สามารถใช้ในโครงการเมืองฟองน้ำ สวนสาธารณะและลานสาธารณะ ชุมชนที่อยู่อาศัย โครงสร้างพื้นฐานของเทศบาล และการใช้งานการก่อสร้างในเมืองอื่นๆ
ด้วยการรวมการผลิตบล็อกคอนกรีตแบบอัตโนมัติ การกำหนดค่าผลิตภัณฑ์ที่ยืดหยุ่น และการใช้วัสดุรีไซเคิล QGM T9 ช่วยให้ผู้ผลิตมีโซลูชันที่หลากหลายสำหรับการปรับปรุงประสิทธิภาพการผลิต ขยายการนำเสนอผลิตภัณฑ์ และสนับสนุนการผลิตบล็อกคอนกรีตที่ยั่งยืนมากขึ้นและการผลิตวัสดุก่อสร้างที่เป็นมิตรต่อสิ่งแวดล้อม
| สินค้า | ขนาดภายนอก | จำนวนบล็อกที่ขึ้นรูป (บล็อก/แม่พิมพ์) | กำลังการผลิต 8 ชั่วโมง |
| อิฐกลวง | 390*190*190มม | 9 | 10,368-12,960 |
| อิฐมาตรฐาน | 240*115*53มม | 50 | 72,000-96,000 |
| อิฐดัตช์ | 200*100*60มม | 36 | 41,472-51,840 |
| รุ่นเครื่อง | T9 |
| ขนาดพาเลทมาตรฐาน | 1350 × 700 มม |
| สูงสุด พื้นที่การปั้น | 1300 × 650 มม |
| ช่วงความสูงของผลิตภัณฑ์ | 50 - 500 มม |
| รอบเวลา | 15 – 25 วินาที |
| ประเภทการสั่นสะเทือนหลัก | การสั่นสะเทือนของตาราง |
| ระบบควบคุม | ซีเมนส์ |

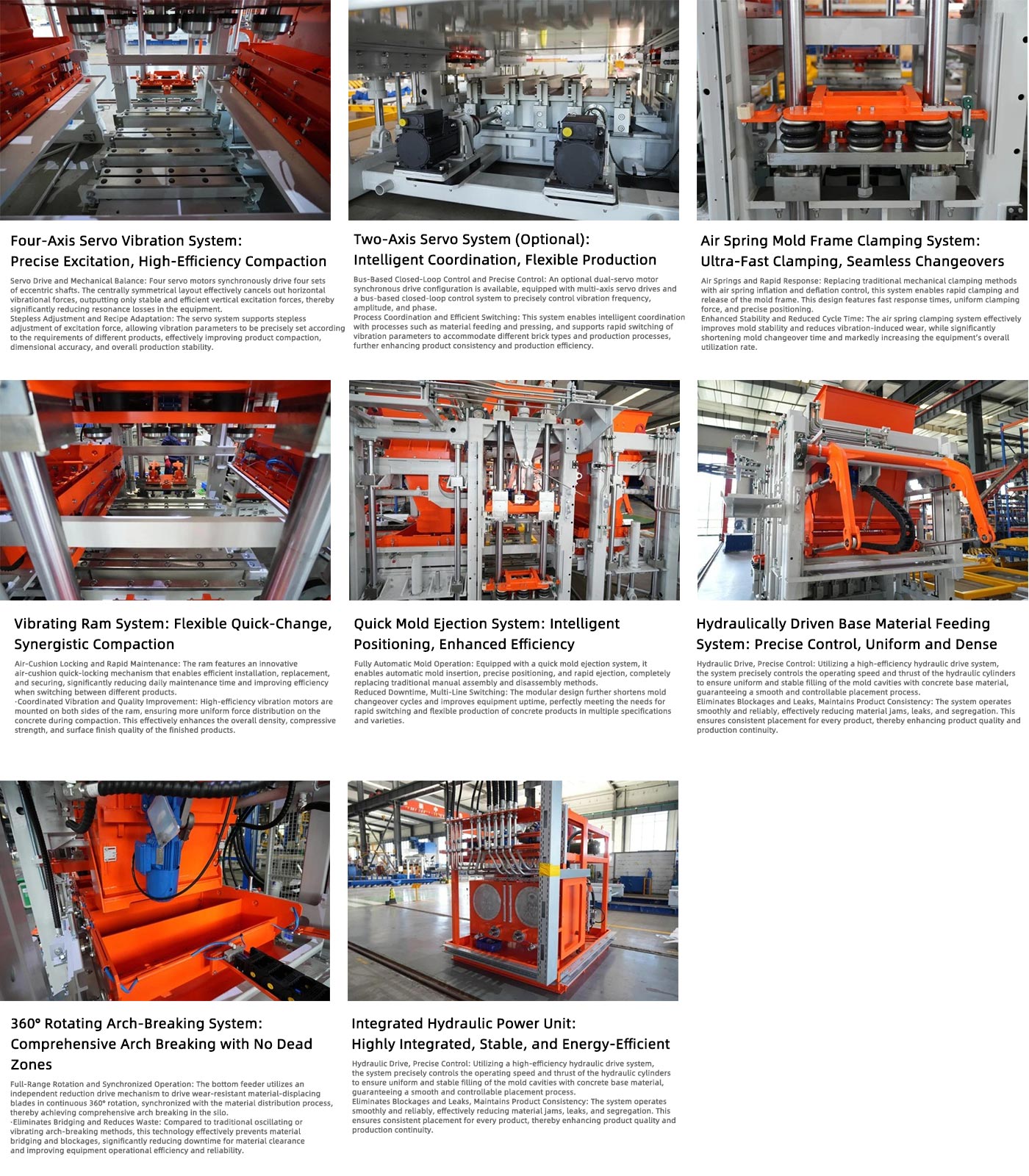

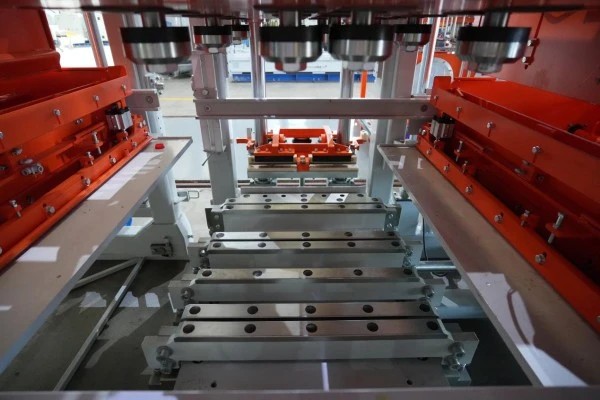

ระบบสั่นสะเทือนแบบเซอร์โวสี่แกนเป็นหนึ่งในตัวเลือกการกำหนดค่าการสั่นสะเทือนที่มีอยู่สำหรับเครื่องจักร ซึ่งออกแบบมาเพื่อการควบคุมการสั่นสะเทือนที่มีความแม่นยำสูงและการบดอัดคอนกรีตที่มีประสิทธิภาพ
เซอร์โวไดรฟ์และการสั่นสะเทือนที่สมดุล：เซอร์โวมอเตอร์อิสระสี่ตัวขับเคลื่อนเพลาเยื้องศูนย์สี่ชุดพร้อมกัน ตัวเยื้องศูนย์ถูกจัดเรียงในรูปแบบสมมาตรจากส่วนกลาง ซึ่งช่วยถ่วงดุลส่วนประกอบการสั่นสะเทือนในแนวนอน และกำหนดทิศทางแรงกระตุ้นหลักในแนวตั้งไปยังแม่พิมพ์ การออกแบบที่สมดุลนี้สนับสนุนประสิทธิภาพการสั่นสะเทือนที่มั่นคง ในขณะเดียวกันก็ช่วยลดการสูญเสียการสั่นสะเทือนที่ไม่จำเป็นและความเค้นเชิงกล
การปรับการสั่นสะเทือนแบบไม่มีขั้นตอนสำหรับการออกแบบส่วนผสมที่แตกต่างกัน: ระบบเซอร์โวช่วยให้สามารถปรับแรงกระตุ้นแบบไม่มีขั้นตอนได้ ช่วยให้พารามิเตอร์การสั่นสะเทือนสามารถจับคู่ได้อย่างแม่นยำกับผลิตภัณฑ์คอนกรีตและการออกแบบส่วนผสมต่างๆ ซึ่งจะช่วยเพิ่มประสิทธิภาพการบดอัดวัสดุ ความหนาแน่นของผลิตภัณฑ์ ความสม่ำเสมอของขนาด และความเสถียรของการขึ้นรูป

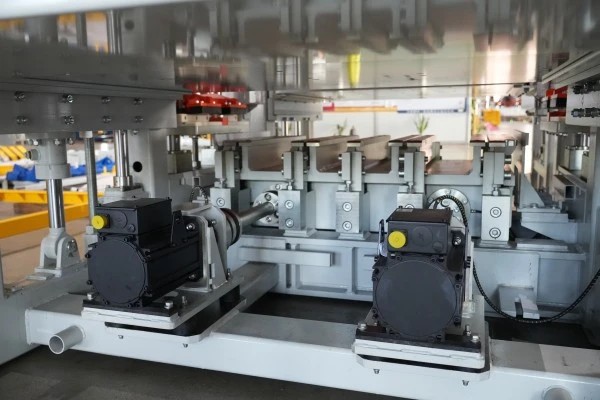

ระบบสั่นสะเทือนเซอร์โวแบบสองแกนเป็นการกำหนดค่าการสั่นสะเทือนทางเลือกสำหรับลูกค้าที่ไม่ได้เลือกระบบสั่นสะเทือนเซอร์โวสี่แกน ให้การควบคุมพารามิเตอร์การสั่นสะเทือนหลักที่แม่นยำและยืดหยุ่น ในขณะเดียวกันก็ให้การกำหนดค่าที่คุ้มค่าสำหรับความต้องการในการผลิตผลิตภัณฑ์คอนกรีตที่แตกต่างกัน
เซอร์โวไดรฟ์สองแกนพร้อมการควบคุมวงปิด：ระบบใช้เซอร์โวมอเตอร์ซิงโครไนซ์สองตัวรวมกับเซอร์โวไดรฟ์หลายแกนและระบบควบคุมวงปิดแบบบัส ช่วยให้สามารถควบคุมพารามิเตอร์การสั่นสะเทือนที่สำคัญได้อย่างแม่นยำ รวมถึงความถี่ แอมพลิจูด และเฟส ตามความต้องการของผลิตภัณฑ์และกระบวนการที่แตกต่างกัน
การปรับพารามิเตอร์ที่ยืดหยุ่นสำหรับการผลิตหลายผลิตภัณฑ์：ระบบเซอร์โวสองแกนช่วยให้สามารถปรับพารามิเตอร์การสั่นสะเทือนได้อย่างรวดเร็วสำหรับผลิตภัณฑ์คอนกรีตและการออกแบบส่วนผสมต่างๆ ความยืดหยุ่นนี้สนับสนุนคุณภาพการอัดแน่นและการขึ้นรูปที่สม่ำเสมอสำหรับข้อกำหนดการผลิตที่แตกต่างกัน ในขณะเดียวกันก็มอบโซลูชันการสั่นสะเทือนแบบเซอร์โวทางเลือกให้กับผู้ผลิต

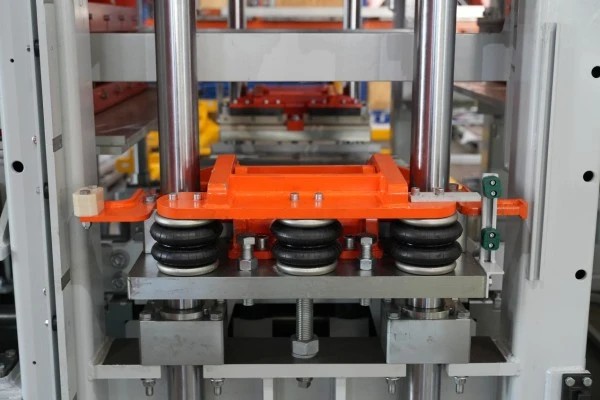

ระบบจับยึดเฟรมแม่พิมพ์สปริงลมแทนที่กลไกการจับยึดเชิงกลแบบเดิมด้วยสปริงลมแบบควบคุม ได้รับการออกแบบมาเพื่อให้จับยึดและปล่อยเฟรมแม่พิมพ์ได้อย่างรวดเร็ว ขณะเดียวกันก็รักษาตำแหน่งของแม่พิมพ์ให้มั่นคงในระหว่างการผลิต
การหนีบสปริงลมเพื่อการล็อคที่รวดเร็วและสม่ำเสมอ: อัตราเงินเฟ้อและภาวะเงินฝืดที่ควบคุมได้ของสปริงลมช่วยให้สามารถหนีบและปล่อยเฟรมแม่พิมพ์ได้อย่างรวดเร็ว ระบบให้การตอบสนองที่รวดเร็ว แรงจับยึดที่สม่ำเสมอ และการวางตำแหน่งที่แม่นยำ ช่วยลดความยุ่งยากในการติดตั้งแม่พิมพ์และขั้นตอนการเปลี่ยน
การตรึงแม่พิมพ์อย่างเสถียรและลดเวลาการเปลี่ยนผ่าน：โครงสร้างแคลมป์สปริงลมช่วยรักษาตำแหน่งของแม่พิมพ์ให้มั่นคงในระหว่างการสั่นและการขึ้นรูป ในขณะเดียวกันก็ลดการสัมผัสทางกลไกและการสึกหรอที่เกี่ยวข้องกับกลไกการล็อคแบบทั่วไป การหนีบและปล่อยที่เร็วขึ้นยังช่วยลดระยะเวลาในการเปลี่ยนแม่พิมพ์และการหยุดทำงานของการผลิต ซึ่งช่วยปรับปรุงการใช้อุปกรณ์โดยรวม
ระบบ ram แบบสั่นผสมผสานการเปลี่ยน ram อย่างรวดเร็วเข้ากับการสั่นสะเทือนเสริมเพื่อปรับปรุงการบดอัดคอนกรีตและความสม่ำเสมอของผลิตภัณฑ์
การล็อคด่วนแบบ Air-Cushion เพื่อการเปลี่ยน Ram ที่มีประสิทธิภาพ: RAM มีกลไกการล็อคด่วนแบบ Air-Cushion ซึ่งช่วยให้การติดตั้ง การยึด และการถอดทำได้ง่ายขึ้น การออกแบบนี้ช่วยลดเวลาการบำรุงรักษาและอำนวยความสะดวกในการเปลี่ยนอุปกรณ์ได้เร็วขึ้นเมื่อสลับระหว่างผลิตภัณฑ์คอนกรีตต่างๆ
การสั่นสะเทือนเสริมเพื่อการบดอัดที่ดีขึ้น：มอเตอร์สั่นสะเทือนประสิทธิภาพสูงได้รับการติดตั้งไว้ที่ทั้งสองด้านของ ram และทำงานร่วมกับระบบการสั่นสะเทือนหลัก การกระตุ้นเสริมช่วยกระจายแรงสั่นสะเทือนให้สม่ำเสมอมากขึ้นผ่านส่วนผสมคอนกรีต รองรับการบดอัดที่สม่ำเสมอ ความหนาแน่นของผลิตภัณฑ์ ความแม่นยำของมิติ กำลังรับแรงอัด และการตกแต่งพื้นผิว
ระบบการเปลี่ยนแม่พิมพ์อย่างรวดเร็วทำให้การจัดการแม่พิมพ์ที่สำคัญเป็นไปโดยอัตโนมัติ รวมถึงการใส่แม่พิมพ์ การวางตำแหน่ง และการถอดแม่พิมพ์ ด้วยการลดการจัดการด้วยมือระหว่างการเปลี่ยนแม่พิมพ์ ระบบจะช่วยเพิ่มความยืดหยุ่นในการผลิตและเวลาทำงานของอุปกรณ์
การจัดการแม่พิมพ์อัตโนมัติและการวางตำแหน่งที่แม่นยำ：ระบบจะย้ายแม่พิมพ์ไปยังตำแหน่งการขึ้นรูปโดยอัตโนมัติ ดำเนินการวางตำแหน่งที่แม่นยำ และถอนแม่พิมพ์ออกในระหว่างการเปลี่ยน ซึ่งจะช่วยลดการแทรกแซงด้วยตนเองและช่วยให้มั่นใจในการติดตั้งแม่พิมพ์ที่ทำซ้ำได้
การเปลี่ยนแปลงที่เร็วขึ้นสำหรับการผลิตหลายผลิตภัณฑ์: การออกแบบการจัดการแม่พิมพ์แบบโมดูลาร์ช่วยลดรอบการเปลี่ยนแปลง และสนับสนุนการผลิตที่ยืดหยุ่นสำหรับบล็อกคอนกรีตที่แตกต่างกันและข้อกำหนดของผลิตภัณฑ์ปูผิวทาง ช่วยให้ผู้ผลิตสามารถสลับระหว่างผลิตภัณฑ์ได้อย่างมีประสิทธิภาพมากขึ้นในขณะที่ลดการหยุดทำงานของการผลิต

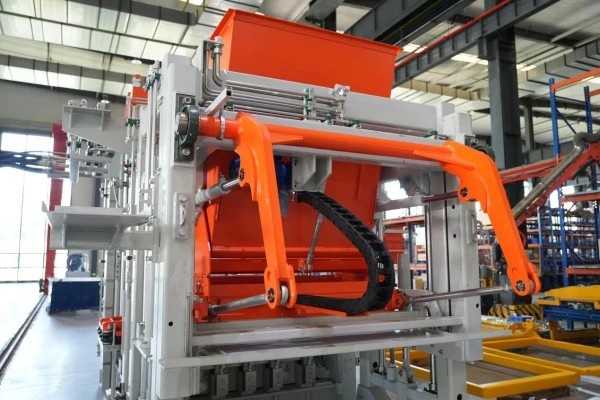

ระบบป้อนวัสดุฐานไฮดรอลิกช่วยให้ส่งส่วนผสมคอนกรีตไปยังโพรงแม่พิมพ์ได้อย่างมีการควบคุมและสม่ำเสมอ การควบคุมไฮดรอลิกที่แม่นยำช่วยรักษาการกระจายวัสดุที่มั่นคงตลอดกระบวนการป้อน
ระบบขับเคลื่อนไฮดรอลิกสำหรับการควบคุมวัสดุที่แม่นยำ: กระบอกไฮดรอลิกควบคุมความเร็วและแรงขับในการป้อนอย่างแม่นยำ ช่วยให้มั่นใจในการเติมโพรงแม่พิมพ์อย่างสม่ำเสมอด้วยส่วนผสมคอนกรีตฐาน การวางตำแหน่งวัสดุที่มีการควบคุมสนับสนุนเงื่อนไขการบรรจุที่สอดคล้องกันในการกำหนดค่าแม่พิมพ์ต่างๆ
การป้อนที่สม่ำเสมอเพื่อคุณภาพผลิตภัณฑ์ที่มั่นคง：ระบบได้รับการออกแบบมาเพื่อลดปัญหาการติดขัดของวัสดุ การรั่วไหล การแยกตัว และการบรรจุที่ไม่สม่ำเสมอ ช่วยรักษาการกระจายวัสดุที่สม่ำเสมอจากวงจรการผลิตหนึ่งไปยังรอบถัดไป การป้อนที่เสถียรมีส่วนทำให้ผลิตภัณฑ์มีความหนาแน่น ความแม่นยำของขนาด และความต่อเนื่องในการผลิตที่สม่ำเสมอ

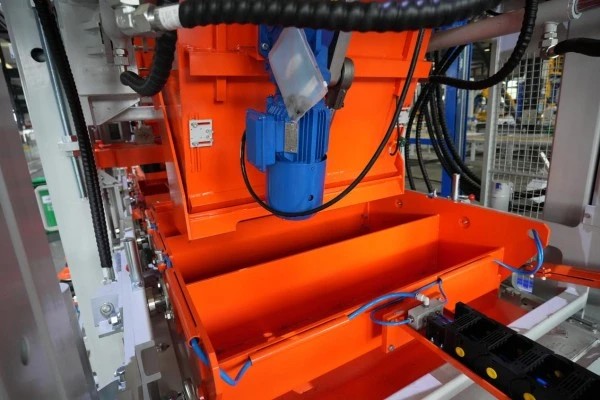

ระบบทำลายส่วนโค้งแบบหมุนได้ 360° ได้รับการออกแบบมาเพื่อรักษาการไหลของวัสดุอย่างต่อเนื่องในถังวัสดุฐาน และลดความเสี่ยงของการเชื่อมและการอุดตันของวัสดุในระหว่างการผลิต
การกวนวัสดุ 360° อย่างต่อเนื่อง: ตัวขับลดอิสระจะหมุนใบมีดแทนที่วัสดุที่ทนทานต่อการสึกหรอผ่านวงจรการทำงาน 360° ต่อเนื่อง ซึ่งประสานกับกระบวนการกระจายวัสดุ การกวนแบบแอคทีฟนี้จะช่วยแยกส่วนโค้งของวัสดุและรักษาการไหลของวัสดุฐานจากฮอปเปอร์ไปยังระบบป้อนให้สม่ำเสมอมากขึ้น
ลดการเชื่อมต่อวัสดุและการหยุดทำงานในการผลิต: เมื่อเปรียบเทียบกับกลไกการทำลายส่วนโค้งแบบสั่นหรือแบบสั่นทั่วไป การกวนแบบหมุนอย่างต่อเนื่องจะช่วยลดการเชื่อมวัสดุ การอุดตันของฮอปเปอร์ และการหยุดชะงักที่เกิดจากการสะสมตัวของวัสดุ ซึ่งสนับสนุนการป้อนที่เชื่อถือได้มากขึ้น ลดการหยุดทำงานที่เกี่ยวข้องกับการทำความสะอาด และปรับปรุงความต่อเนื่องในการผลิตโดยรวม

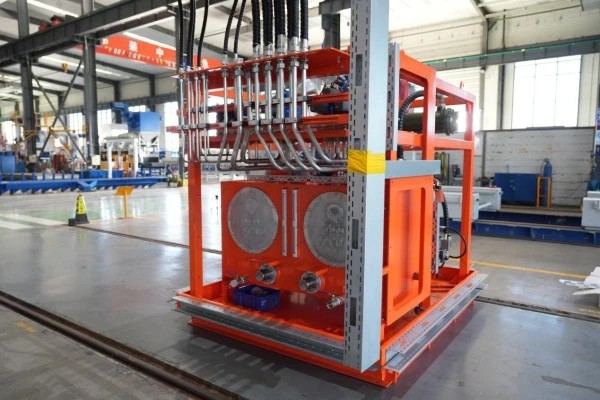

หน่วยพลังงานไฮดรอลิกแบบรวมจะรวมส่วนประกอบพลังงานไฮดรอลิก องค์ประกอบควบคุม และวงจรของไหลเข้าไว้ในโมดูลที่รวมเป็นหนึ่งเดียว สถาปัตยกรรมขนาดกะทัดรัดนี้ลดการเชื่อมต่อไฮดรอลิกภายนอกและทำให้การบำรุงรักษาระบบง่ายขึ้น
การออกแบบแบบบูรณาการเพื่อเพิ่มความน่าเชื่อถือของระบบไฮดรอลิก: เมื่อเปรียบเทียบกับการกำหนดค่าไฮดรอลิกแบบแยกทั่วไป การออกแบบแบบบูรณาการจะช่วยลดจำนวนการเชื่อมต่อท่อภายนอกและจุดรั่วไหลที่อาจเกิดขึ้น นอกจากนี้ยังช่วยให้เข้าถึงส่วนประกอบไฮดรอลิกที่สำคัญได้ง่ายขึ้น ทำให้การตรวจสอบและบำรุงรักษาตามปกติสะดวกยิ่งขึ้น
ประสิทธิภาพไฮดรอลิกที่เสถียรสำหรับการผลิตต่อเนื่อง：ระบบได้รับการออกแบบเพื่อให้การตอบสนองไฮดรอลิกที่รวดเร็ว การควบคุมแรงดันที่มั่นคง และการจ่ายพลังงานอย่างมีประสิทธิภาพระหว่างการทำงานของเครื่องจักรอย่างต่อเนื่อง การกำหนดค่าแบบรวมรองรับการผลิตที่มีความเข้มข้นสูงในระยะยาว ในขณะเดียวกันก็ช่วยปรับปรุงความน่าเชื่อถือของระบบไฮดรอลิกและจัดการการใช้พลังงาน
